真空钎焊板式换热器

发布人:管理员 发布时间:2022-12-05

本文涉及一种钎焊板式换热器 生产这种钎焊产品的方法。,该换热器板堆叠和至少一个功能部件通过管道物理连接,并在流向烟囱方面,如收集罐。

上述例子中的板式换热器是一种冷凝器,其中制冷剂通过液体冷却剂冷凝并暂时储存在收集罐中,以确保制冷剂的液相与气相分离。管道用于将至少部分流经板式热交换器的制冷剂引导到收集罐和/或从收集罐中流出。在许多情况下,冷凝器具有冷凝部件,例如,用于制冷剂冷凝的单独板片或板片组部分,以及过冷部分,其可以是相应的不同板堆部分或另一个单独的板片组,用于制冷剂的进一步过冷。收集罐可以位于冷凝部分和过冷部分之间,也可以(从流量的角度来看)位于过冷部分之后。

在此参考中,冷凝部分和过冷部分位于公共底板上。冷凝部分和相应的板堆从底板顶部向上延伸,过冷部分的板堆位于底板底部。收集罐位于底板的横向突起上。它可释放或未释放地固定在那里。
                                                              US_2015300747_A1 (1)_副本.png

总结

本文体现在配置要钎焊的产品及其生产方法,以便提高产品的制造能力。

正如通过进行的实验已经证明的那样,本发明使在单一钎焊工艺中生产此类产品(包括管道)成为可能,因此具有成本效益。发明人认识到,挑战在于管道的配置和/或其与板垛和功能部件的连接,因此按照提议进行了陈述。在一个实施例中,功能组分优选由收集罐表示。

但是,管道所连接的另一个组件也可能涉及。例如,管道可以将冷凝部件与板式冷凝器的过冷部件连接起来,中间没有收集罐。

上述钎焊工艺优选在真空钎焊炉中进行,其中产品无助焊剂钎焊。单次钎焊过程意味着产品在首先离开钎焊炉后完成,并且在任何情况下都不需要完成,例如,使用管道。然而,不排除在CAB钎焊炉中进行钎焊过程。

根据本文的产品,特别是其管道,被设计成允许在钎焊过程中发生的板式换热器因钎焊材料熔化而发生的沉降运动。管道上钎焊接头的质量不会因此而受到影响,这也可以确定。

本文还允许在一次钎焊处理期间对板式热交换器和收集罐上的管端进行钎焊,其中管端在钎焊前被钉住、填缝或类似地固定,或者它还允许完全焊接上述管端。相对于所描述的现有技术的区别在于,这些权宜之计在执行钎焊过程之前已经执行。因此,本发明为制造工程师提供了更大的生产过程配置自由度,例如具有额外的节省潜力,以及对现有生产设备的更有利的调整。

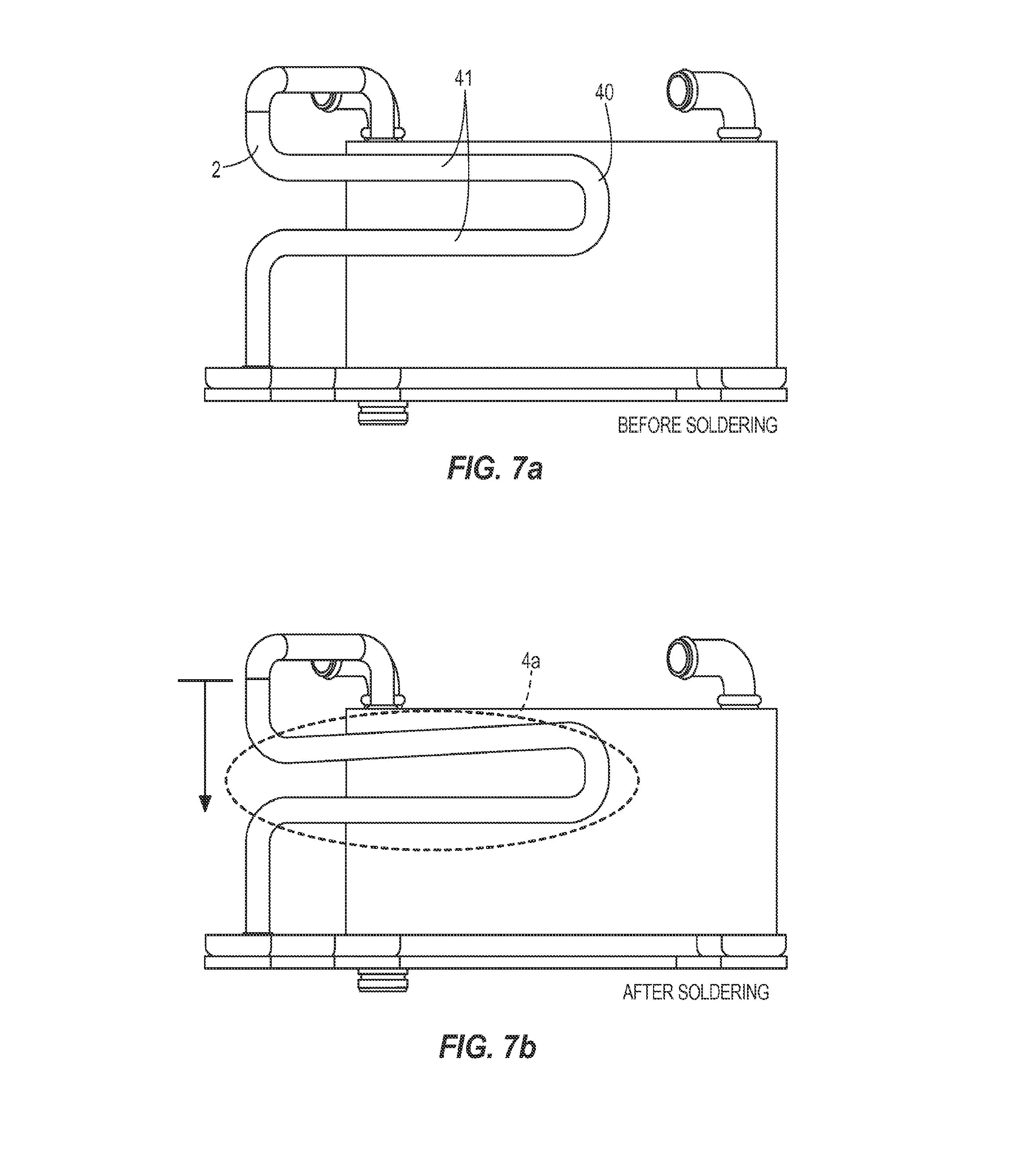

本文的一个实施例包括这样一个事实,即结构包含在补偿板垛沉降运动的管道中,其中该结构由管道中的至少一个管弯组成,该管臂具有两个管臂,可以沿沉降运动的方向压缩,在这种情况下,管弯是高于约180°的弯头, 它大致具有两个平行管臂,其长度最好是弯曲半径的倍数,在这种情况下,结构的形成还包括布置一个多部分管道,其中至少两个管端一个插入另一个,可以沿沉降运动的方向进一步推在一起,该结构还包括管道具有与衬套或配合的管端或诸如这样使得管端可以沿沉降运动的方向进一步推动或超出衬套,并且最终优选在真空钎焊炉中提供单个钎焊过程。这取决于个别情况,在单个钎焊板式换热器中是否仅提供一种或多种所述结构。例如,这取决于在个别情况下沉降运动发生的强度,以及是否可以仅使用所描述的结构之一来实现它们的补偿。随着板数量的增加或由板形成的通道数量的增加,必须允许更大的沉降运动,这必须通过此处提出的管道结构进行补偿。补偿沉降运动的一种结构是管道中所谓的“软点”,其特性包括柔软,即在沉降运动方向上具有柔韧性,因此在这里可以将其称为“软点”。软点也可以是波纹管结构,它至少布置在管道的一个部分。

在其他变体中也没有显示制冷剂最初从收集罐3流入冷凝器的过冷部分,以便进一步降低其温度,然后才流入上述空调回路。板式换热器10具有板式换热器10的堆叠 。热交换器板1具有弯曲的边缘6,它们在其上相互钎焊。用于液体冷却剂的流道7和用于制冷剂的与其分开的流道位于热交换器板1之间。盖板11位于视图所示的堆栈10的顶部,底板12位于相对的底部。

所述换热板1、底板12和盖板11具有相应较薄的钎焊涂层。所有描述的零件都由铝合金组成。

在实际实例11中,两个钎焊连接器5分别位于盖板上。制冷剂和/或冷却剂可以通过连接器5通过垂直延伸穿过堆栈10(未示出)的通道与上述流道7之间引入或排出。

带有收集罐3和相应管道2的板式换热器以已知方式预组装,其中包括为之后进行的钎焊过程进行适当的准备(脱脂等)。由于钎焊过程是在真空钎焊炉(未显示)中进行的,因此不需要用钎焊剂润湿零件。

在实际实例中,收集罐3具有至少一个钎焊连接器30,从收集罐3的壁上形成一个整体,该连接器最初通过填缝等机械地固定在射孔9和底板12上。钎焊连接器30的高度保证了收集罐3的剩余壁31与底板12之间的方便距离。在未示出的变体中,收集罐3以这种方式固定以覆盖板11。射孔9和底板12(或盖板)具有法兰8,其中将管道2的一端42插入其中,以便产生从烟囱10到收集罐3的流动连接。

沉降运动的方向在图中用箭头指示。

本发明用简单的手段使得在管道2中提供至少一个软点,这导致钎焊结构的改进,其可以在单个钎焊工艺中产生,包括管道2,其优选在真空钎焊炉中进行会有非常好的效果。
