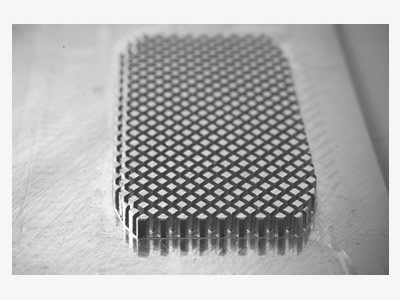

钼基高温合金蜂窝状构造的机械泵蔓延焊接方式在于其特性：依据钼基高温合金零件的原料制取，产生以上零件配对的，电镀液态 阿依莲镍板为阳极氧化处理原材料，钼基高温合金零件，为负级原材料，以上电镀液运用于55℃电镀在恒温水浴槽中开展；电镀工艺后，用酸乙酯去除钼基高温合金零件，表面污渍，组装钼基高温合金零件；将安装好的钼基高温合金零件组装在真空钎焊炉中，将钼基高温合金零件冲装至第一压力，慢慢真空保鲜，直到真空泵值≤1×10^-4Pa；将真空钎焊炉加温到第一工作温度，将钼基高温合金零件，冲装至第二压力，将真空钎焊炉加温至第二工作温度，隔热保温预设时长，隔热保温后停止真空钎焊炉加温至700℃，压力按2MPa/min释放压力速率降到0MPa，钼基高温合金零件空冷至20℃；将真空钎焊炉加温至第一工作温度，将钼基高温合金零件冲装至第二压力，包含：25℃/min加温真空钎焊炉至800℃，到达800℃压力按照以0.2MPa/min冲装速率为4MPa，真空钎焊炉在整体过程中维持800℃；当压力一直在第二压力时，将真空钎焊炉加温到第二工作温度，包含 MPa时，以11℃/min将真空钎焊炉，加温到1300℃保温隔热32min，在整个过程中维持4MPa压力。
